Двунаправленный преобразователь частоты серии «ПАПИР» выпускается в диапазоне мощностей от 1 до 5 МВт и применяется в мощных энергосистемах, в том числе для управления двигателями пропульсивных систем судна: движительно-рулевой колонки и подруливающего устройства. ПЧ осуществляет плавный пуск и останов электродвигателя, контролирует его температуру, обороты и мощность, защищает электропривод по контролируемым параметрам.

Принцип работы ПЧ - инвертор напряжения с широтно-импульсной модуляцией и активным выпрямителем на основе мощных IGBT-транзисторов. В роли транзисторов используются силовые инверторные сборки, обладающие повышенной стойкостью к жестким условиям окружающей среды и термоциклированию.

Микроконтроллеры ПЧ серии «ПАПИР» построены на основе современного процессора с производительностью 180 миллионов операций в секунду. СУ ПЧ обеспечивает высокое качество регулирования с точностью поддержания выходной частоты – 0.1%. Преобразователь поддерживает векторное (с энкодером и без) и скалярное (без энкодера) виды управления электродвигателем.

ПЧ обеспечивает совместную работу с системами управления верхнего уровня по интерфейсу RS-422/485. К нему также можно подключить дополнительные устройства: датчики температуры, энкодер, тахометр и др. Программное обеспечение позволяет проводить подробную диагностику состояния устройства. В ПЧ имеется энергонезависимый журнал ошибок и аварий, позволяющий вести наблюдение за работой устройства.

Панель местного управления ПЧ оборудована сенсорным экраном с диагональю 8’’ с интуитивно понятным интерфейсом. Также на панели расположены дублирующие кнопки управления ПЧ, стрелочные индикаторы оборотов и нагрузки на двигателе, звуковые и световые индикаторы и кнопка-грибок аварийного останова.

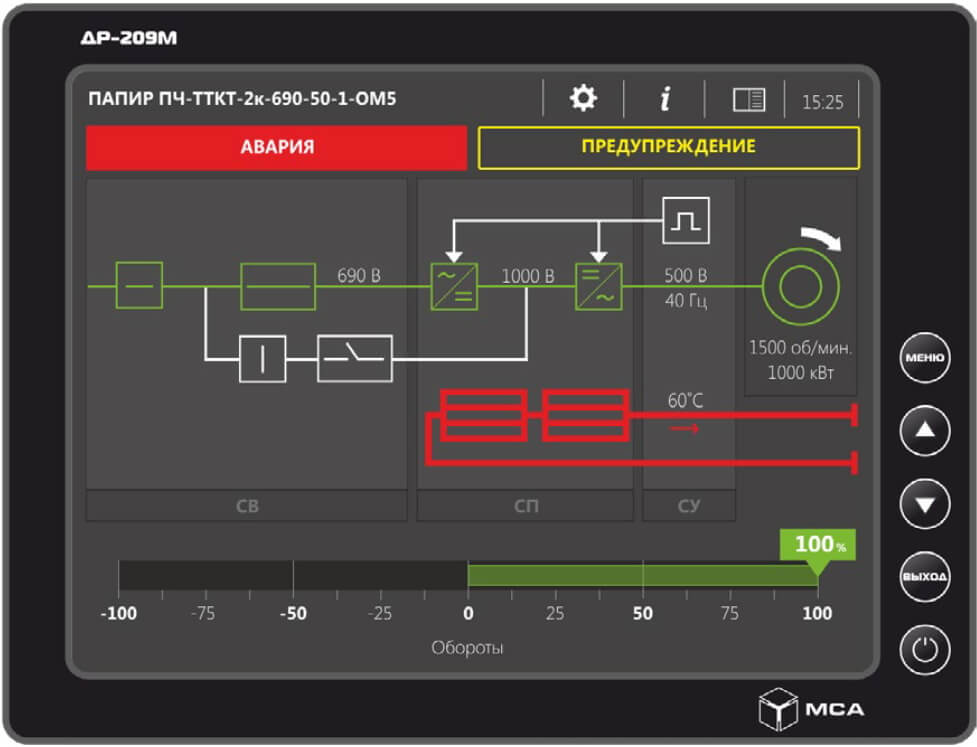

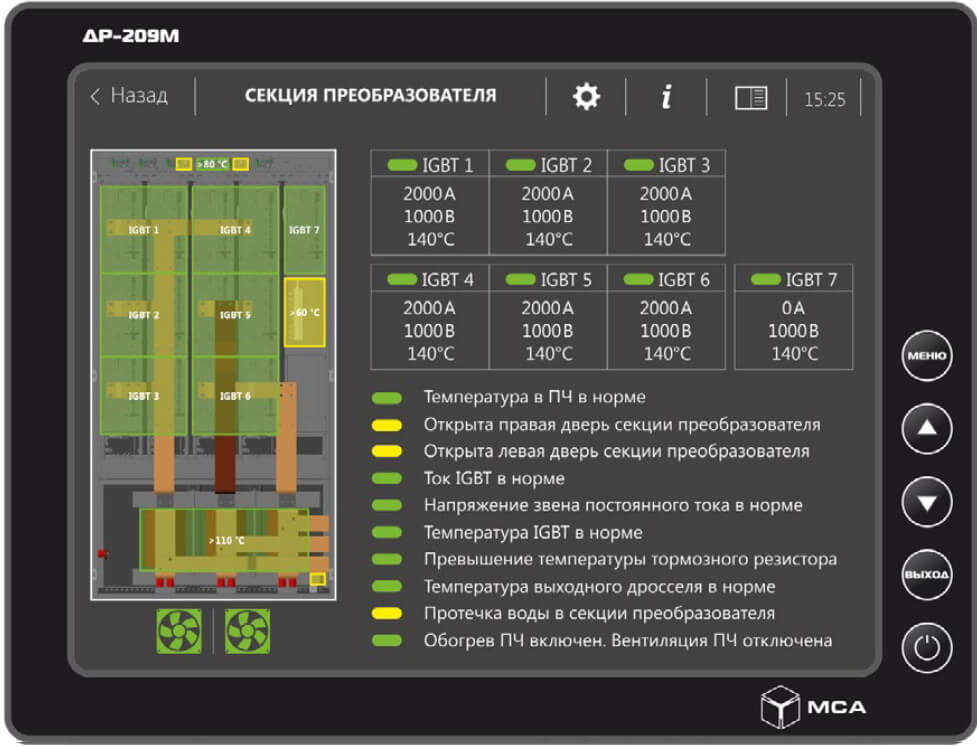

Главный экран панели управления содержит основную информацию о состоянии ПЧ: положение силовых контакторов, состояние системы охлаждения, обороты и нагрузку на двигателе и наличие аварийных и предупредительных сообщений. Вся информация выведена в виде интуитивно понятной мнемосхемы преобразователя частоты. Дополнительные экраны ПЧ позволяют провести подробную диагностику состояния электропривода.

Преобразователь частоты «ПАПИР» - панель управления Преобразователь частоты «ПАПИР» - панель управления

Преобразователь частоты серии «ПАПИР» Российского производителя ООО «Русское Электротехническое Общество» изготавливается в соответствии с ЦИУЛ.435522.001 ТУ и имеет типовой сертификат Российского Морского Регистра Судоходства. Современный наукоемкий уровень производства с несколькими параллельными линиями сборки и квалифицированный персонал позволяют производить надежное оборудование в короткие сроки.





  • Высокая мощность при низких габаритах: отношение удельной мощности к массе – более 800 Вт/кг и 625 Вт/дм3
  • Двунаправленный инвертор позволяет использовать преобразователь в сложных системах распределения электроэнергии
  • Управляемый выпрямитель обеспечивает высокое качество гармонических составляющих тока, позволяя отказаться от входного трансформатора
  • Модульная конструкция, облегчающая транспортировку и монтаж устройства на объекте
  • Интуитивно понятный интерфейс с широкими возможностями
  • Встроенный тормозной резистор (по запросу)
Номинальная выходная мощность, МВт 1,2 2,4
Максимальная потребляемая мощность (с учетом перегрузки), МВт 1,855 3,711
Входное питание 3х690В, 50Гц
Выходное напряжение, В 0…690
Номинальный выходной ток, А 1005 2010
Перегрузочная способность, % 120% - 60с., 150% - 3с. (через 10 мин.)
Частота на выходе, Гц 0…60
Коэффициент мощности cosf (при номин. скорости) 0,95
КПД, % 97
Выделяемая тепловая мощность, кВт 42 78
Номинальный расход охлаждающей жидкости, л/мин 40 72

Для обеспечения высокой надежности при длительной эксплуатации для охлаждения преобразователя частоты используется пресная вода замкнутого контура. Вместе с преобразователем частоты возможен заказ водооборотной станции морская вода – подготовленная пресная вода.



Преобразователь частоты «ПАПИР» - водооборотная станция



  • Принцип передачи тепловой энергии с помощью пластинчатого паянного теплообменника типа ‘’вода-вода’’
  • Датчики протока и температуры жидкости
  • Дистанционное управление (от преобразователя частоты или внешней системы) и дублирующие местные органы управления на лицевой панели
  • Резервированный насос замкнутого контура охлаждения
  • Удобный расширительный бак для замены охлаждающей жидкости замкнутого контура



Водооборотная станция изготавливается в виде отдельной секции и может устанавливаться как в плотную к преобразователю частоты (со стороны фланцев подвода воды), так и отдельно от него.



Конструкция преобразователя позволяет транспортировать и устанавливать его посекционно, что облегчает монтаж на объекте. Корпус секций обладает высокой жесткостью и механической прочностью, подтвержденной в испытательных лабораториях. Максимальная мощность 5МВт достигается за счет параллельной работы двух преобразователей.

Масса ПЧ мощностью 2,4 МВт не превышает 2800 кг при габаритах 2400х2000х800 (ШхВхГ). При этом ПЧ обладает высоким отношением удельной мощности к массе – более 800 Вт/кг и 625 Вт/дм3. Степень защиты ПЧ – IP44.



Конструкция ПЧ состоит из двух секций:

  1. Секция ввода и управления отвечает за ввод силового питания ПЧ, его коммутацию, распределение, контроль и защиту внутренних устройств преобразователя, управление ПЧ с местной панели, взаимодействие с внешними устройствами и судовыми системами. Секция содержит: реле контроля напряжения, автоматический выключатель, входные фильтры, датчики напряжения, контроллеры и другое оборудование.
  2. Секция преобразования отвечает за непосредственное преобразование частоты и уровня напряжения и содержит: управляемый выпрямитель, звено постоянного тока с водоохлаждаемым тормозным резистором и инвертор напряжения.
Преобразователь частоты «ПАПИР» - конструкция

Для удобства расположения на судне ПЧ имеет две модификации конструктива с зеркальным расположением секций ПЧ друг относительно друга.
